Description

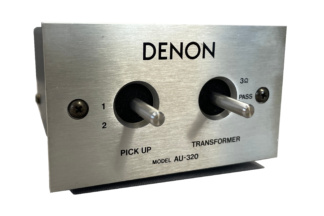

Transformateur élévateur pour cartouche MC.
Peut basculer entre 2 types d’impédance d’entrée et 2 cellules.
Le transformateur est logé dans un boîtier en fer au-dessus d’un triple blindage pour réduire l’influence du rapport S/N dû au bruit d’induction externe.
Des bornes plaquées or sont utilisées pour les bornes d’entrée/sortie.
- Type : MC booster transformer
- Winding ratio : (step-up ratio) 1 : 10, 1 : 36
- Primary impedance : 40 Ω, 3 Ω
- Secondary impedance : 4k Ω
- Frequency characteristic : 10 Hz to 100 kHz
- Deviation (for 1 kHz) : Within ± 1 dB
- Left-right separation : 60 dB or More (20 Hz to 50 kHz)
- Phase characteristic : Within 10 ° (20 Hz ~ 50 kHz)
- Magnetic shield : 3-fold
- Cord length Approximately : 1m
- External dimensions : 97 mm wide x 65 mm high x 155 mm deep
Weight 0.8kg
